Komponen Jaringan pada ISO Layer
1. Physical Layer
Komponen pada layer ini adalah hub dan repeater.
Hub adalah istilah umum yang digunakan untuk menerangkan sebuah central connection point untuk komputer pada network. Fungsi dasar yang dilakukan oleh hub adalah menerima sinyal dari satu komputer dan mentransmisikannya ke komputer yang lain. Sebuah hub bisa active atau passive. Active hub bertindak sebagai repeater, ia meregenerasi dan mengirimkan sinyal yang diperkuat. Passive hub hanya bertindak sebagai kotak sambungan; ia membagi/memisahkan sinyal yang masuk untuk ditransmisikan ke seluruh network.
Cara kerja Hub
Pada dasarnya hub adalah sebuah pemisah sinyal (signal splitter). Ia
mengambil bit-bit yang datang dari satu port dan mengirimkan copynya
ke tiap-tiap port yang lain. Setiap host yang tersambung ke hub akan
melihat paket ini tapi hanya host yang ditujukan saja yang akan
memprosesnya. Ini dapat menyebabkan masalah network traffic karena
paket yang ditujukan ke satu host sebenarnya dikirimkan ke semua host
(meskipun ia hanya diproses oleh salah satu yang ditujukannya saja).
Repeater
Di dalam jaringan komputer, repeater berfungsi untuk memperpanjang rentang jaringan dengan cara memperkuat isyarat elektronis. Dengan menggunakan repeater, LAN yang memakai ethernet dapat diperpanjang rentang jaringannya sampai 20 km dengan memasang repeater pada setiap 2,5 km. Alat yang digunakan untuk menerima sinyal dari satu segmen kabel LAN dan memancarkannya kembali dengan kekuatan yang sama dengan sinyal asli pada segmen (satu atau lebih) kabel LAN yang lain. Dengan adanya repeater ini jarak antarjaringan komputer dapat dibuat lebih jauh.
Gambar untuk repeater
.jpg)
2.Data Link Layer
Komponen pada layer ini adalah NIC, switch, bridge.
Kartu Jaringan Kartu Jaringan (NIC) adalah sebuah kartu yang dimasukkan ke dalam komputer. Fungsi utama NIC adalah membuat frame dan meneruskan signal biner keluar komputer dan meneruskannya ke kabel jaringan. NIC adalah alat yang menentukan apakah frame yang dipakai adalah ethernet , token ring atau yang lainnya. Masing-masing NIC mempunyai kode unik yang disebut Media Access Control (MAC) address. Alamat ini digunakan untuk mengontrol komunikasi data antar host yang berada di dalam jaringan.
Tipe NIC
Sesuai perkembangan komputer PC dan mainboardnya, maka tipe slot atau expansion slot juga bermacam-macam, mulai ISA, PCI dan AGP. Namun untuk kartu jaringan ini saya hanya menjelaskan 2 tipe saja, yaitu PCI dan ISA.
Pada saat membeli komputer khususnya komputer rakitan, tidak semua slot terisi. Slot yang kosong ini dapat digunakan untuk memasang beberapa kartu tambahan, seperti kartu suara, modem internal, dan kartu jaringan. Untuk membedakan slot ISA dan PCI mudah saja. Jika casing komputer dibuka, di bagian belakang ada beberapa deretan slot. Slot yang berwarna hitam umumnya ISA, slot yang berwarna putih adalah slot PCI, dan slot yang berwarna coklat umumnya slot AGP.
Gambar untuk NIC
Bridge bekerja pada data link layer pada OSI. bridge adalah alat yang digunakan pada suatu jaringan yang berfungsi untuk memisahkan sebuah jaringan yang luas menjadi segment yang lebih kecil. bridge membaca alamat MAC (media access control0 dari setiap paket data yang diterima yang kemudian akan mempelajari dridging table untuk memutuskan apa yang akan dikerjakan bridge selanjutnya pada paket data tersebut, apakah diteruskan atau di abaikan. Jika switch menpunyai domein collision sendiri-sendiri disetiap portnya,
begitu juga dengan bridge memiliki domain collision ttetepi ia juga dapat membaginya dari sebuah domain collision yang besar menjadi yang lebih kecil, bridge hanya akan melewatkan paket data antar segment - \ segment jika hanya segment itu sangat diperlukan.
Gambar untuk bridge
Simbol untuk bridge
Switch atau lebih dikenal dengan istilah LAN switch merupakan perluasan dari konsep bridge. Ada dua arsitektur dasar yang digunakan pada switch, yaitu cut-through dan store-and-forward. Switch cut-through memiliki kelebihan di sisi kecepatan karena ketika sebuah paket datang, switch hanya memperhatikan alamat tujuan sebelum diteruskan ke segmen tujuannya.
Sedangkan switch store-and-forward merupakan kebalikan dari switch cut-through. Switch ini menerima dan menganalisa seluruh isi paket sebelum meneruskannya ke tujuan dan untuk memeriksa satu paket memerlukan waktu, tetapi ini memungkinkan switch untuk mengetahui adanya kerusakan pada paket dan mencegahnya agar tidak mengganggu jaringan.
Dengan switch ada beberapa keuntungan karena setiap segmen jaringan memiliki bandwidth 10 Mbps penuh, tidak terbagi seperti pada "shared network." Dengan demikian kecepatan transfer data lebih tinggi. Jaringan yang dibentuk dari sejumlah switch yang saling berhubungan disebut "collapsed backbone." Saat ini perusahaan umumnya memilih jaringan Ethernet 10 Mbps pada segmen-segmennya dan Fast Ethernet 100 Mbps untuk koneksi ke server.
Biasanya merka menggunakan switch 10/100 yang biasanya memiliki beberapa port 10 Mbps untuk koneksi ke komputer client dan 1 port 100 Mbps untuk koneksi ke server atau komputer yang dianggap sebagai server.

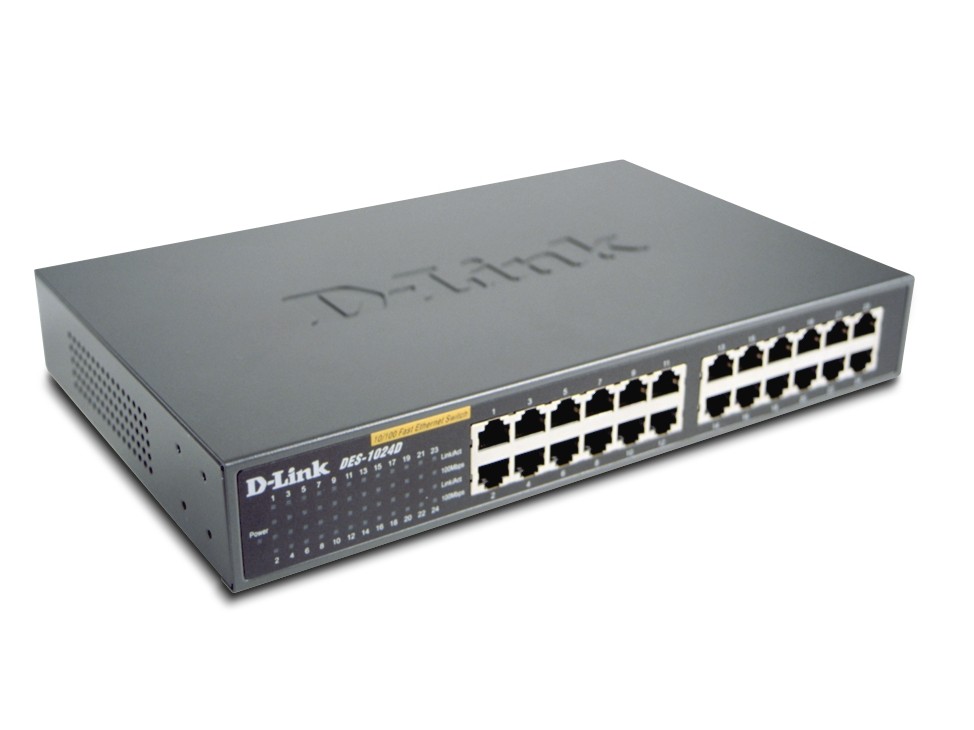

Gambar untuk switch
Simbol untuk Switch
3.Network Layer
Komponen pada layer ini adalah router.
Sebuah Router mengartikan informaari dari satu jaringan ke jaringan yang lain, dia hampir sama dengan Bridge namun agak pintar sedikit, router akan mencari jalur yang terbaik untuk mengirimkan sebuah pesan yang berdasakan atas alamat tujuan dan alamat asal. Sementara Bridges dapat mengetahui alamat masing-masing komputer di masing-masing sisi jaringan, router mengetahui alamat komputer, bridges dan router lainnya. router dapat mengetahui keseluruhan jaringan melihat sisi mana yang paling sibuk dan dia bisa menarik data dari sisi yang sibuk tersebut sampai sisi tersebut bersih.
Jika sebuah perusahaan mempunyai LAN dan menginginkan terkoneksi ke Internet, mereka harus membeli router. Ini berarti sebuah router dapat menterjemahkan informasi diantara LAN anda dan Internet. ini juga berarti mencarikan alternatif jalur yang terbaik untuk mengirimkan data melewati internet.
Ini berarti Router itu :
• Mengatur jalur sinyal secara effisien
• Mengatur Pesan diantara dua buah protocol
• Mengatur Pesan diantara topologi jaringan linear Bus dan Bintang(star)
• Mengatur Pesan diantara melewati Kabel Fiber optic, kabel koaaksialm atau
kabel twisted pair
Gambar untuk Router
Simbol untuk router
.gif)
Sumber : http://imamsugiartono1.blogspot.com
